做会议室音响系统时应该注意什么?
编辑 :

帝琪

时间 : 2019-08-02 15:55 浏览量 : 10

在做一些投资预算比较充足的会议室音响系统时,如果一味的追求世界级名牌高档的音箱和名牌高档的功放和处理器,而没有处理好会议室音响系统关键的地方,最后的结果往往是发言人讲话时,要不音量不够,听不清,要不就是音响系统产生啸叫,话筒音量推不上去,而音响工程师的解决办法往往就是调均衡器,调反馈抑制器,最后把音响系统的频响(均衡)曲线调的乱七八糟,声音难听,完全发挥不出好音箱和功放的优点。钱花不少,效果却不好。其实,关键问题解决了,会议室音响系统的效果自然就会好。


会议室音响系统,最主要的要求就是有足够的声压级,语音清晰,音质良好,语音表现良好,声场均匀,传声增益高(不易啸叫)。要达到这个要求,设计时首先要确定音箱的布置点,数量和功率。

1

第一个关键点:音箱的布置方式


说到音箱布置方式,很多人就说要主音箱加补声音箱。其实,会议室不同于剧院、现场演出等专业音响场合,对于这些演出场所,声像定位非常重要。他们要求声像统一,让听众感觉到声音是从舞台上来的。

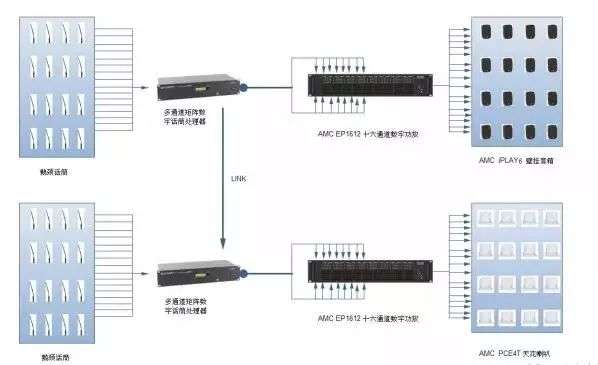

对于会议室扩声,最重要的任务就是让听众听到和听清发言者的讲话内容,而不是关心这个声音是从哪里传过来的。主音箱加补声音箱的方式,不容易实现声场的均匀。而均匀布置壁挂音箱和天花喇叭,对提高了整个会议室声场的均匀度、清晰度和传声增益(减少啸叫)的作用的非常明显的。这就是会议扩声的第一个关键点:分散式多点布置。见下图。

对于分散式多点布置方式,通常采用壁挂音箱加天花喇叭的布置方式。这样做,能使声场更均匀,大大的提高传声增益(减小啸叫)。壁挂音箱最好选用100W左右的音箱,天花喇叭选用50W左右的4寸或6寸喇叭。功率太大没必要,功率太小声压不够。

功放最好选用多通道数字功放,一个功放推一只音箱或天花喇叭(方便下面所说的用多通道处理器调整每只音箱的参数)。现在市面上许多品牌都有多通道功放,有4通道的,8通道的,16通道的。

现在的会议室控制中心机房,空间小,设备多,如果用传统的AB类双通道功放,发热大,风扇噪声大,功放占机柜空间大。如果选用多通道数字功放,则很好的解决这个问题。



2

第二个关键点:会议话筒的选择

确定了音箱的布置方式以及选好功放后,就需要选择会议话筒了。这就是第二个关键点:会议话筒的选择。

要求不高,投资不大的会议室,我们可以选择手拉手会议话筒,它布线简单,安装容易,投资较少。如果会议室声学装修、吸声处理做的比较好,音箱布置恰当、声场均匀,用手拉手话筒也基本能满足声音清晰度的要求。但往往很多时候,业主并不愿意花太多的钱在会议室的声学处理上。而且,有些政府和企业的重要会议室,对音质和音响效果要求高,要求声音自然,发言人讲话自然、轻松(不用凑近话筒发言)。这些会议室,投资预算充足,对音质要求高,最好的选择就是独立式话筒。因为每个会议室的环境不尽相同,使用者也不同,每个话筒的位置也不一样,需要能够按照使用情况,单独调整每个话筒的参数。这一点,手拉手会议话筒是做不到的。

独立式话筒有很多种,有电容式的和电阻式的。有鹅颈话筒、界面话筒,还有阵列话筒。选择会议话筒,一般要选择频率响应宽,频响传输特性均匀、平滑和失真度小的电容话筒。必须注意的是,要根据会议室声场情况和音箱的分布情况,选择心型、超心型或超指向的话筒。每个会议室的情况都有所不同,不同的音箱布置方式,需要选择不同指向的话筒。最合适的才是最好的。

3

第三个关键点:话筒数字音频处理器

一台好的话筒数字音频处理器(俗称自动混音器)对整个会议室音响系统音质的提高,传声增益的提升帮助是很大的。

市面上有很多数字话筒处理器(自动混音器),有使用噪声门技术的,有使用反馈抑制技术的等等。曾经有过一个会议音响设计顾问公司对全球主流的数字话筒处理器做过现场实际使用对比试验,发现对传声增益提升帮助最大,效果最好的就是应用了Dugan(号称自动混音器之父)技术的数字话筒音频处理器。

现在,很多的世界著名数字话筒音频处理器厂家,甚至包括一些著名的调音台厂家,也在他们的产品中运用Dugan话筒处理技术(增益分配,gain share,PGM™技术)。这种技术帮助我们在打开会议话筒(甚至同时打开数十只话筒)时也不会产生啸叫。而且拾音距离可达50cm+。

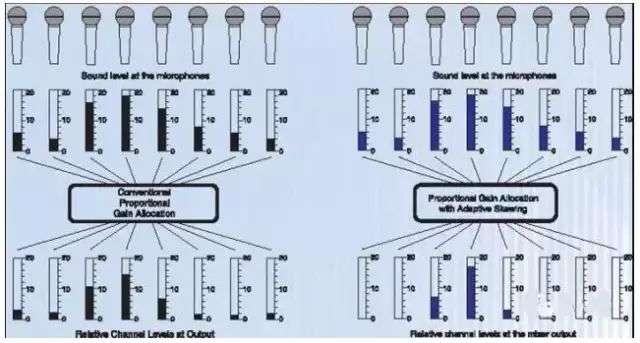

话筒音频处理技术示意图

  多通道的数字话筒处理器,内置DSP处理和矩阵功能,可以对每只会议话筒进行细调,同时也可以对每个输出通道的功放和音箱进行细调,大大的提升了会议音响系统的传声增益。


当然,会议室建设,还要考虑建声设计,吸声处理是很重要的。对会议室的墙面、地面,甚至会议桌都要考虑吸声处理的问题。这个属于建声设计的问题。

解决好上述的这三个关键点,选择好、布置好音箱,选择正确的会议话筒,选择好用的数字话筒处理器,把钱花在关键的地方。关键问题解决了,自然就能打造出一套理想的会议音响系统。


下面举例介绍会议室音响扩声系统的设计原理。


一、会议系统方案设计

1、功能需求:该工程项目为视频会议音响扩声系统,工程主要有一间主会议室及一间多媒体会议室,工程项目的会议室主要要求满足日常会议语音扩声、视频会议、学术报告、学习培训等功能。

A、会议室平面图

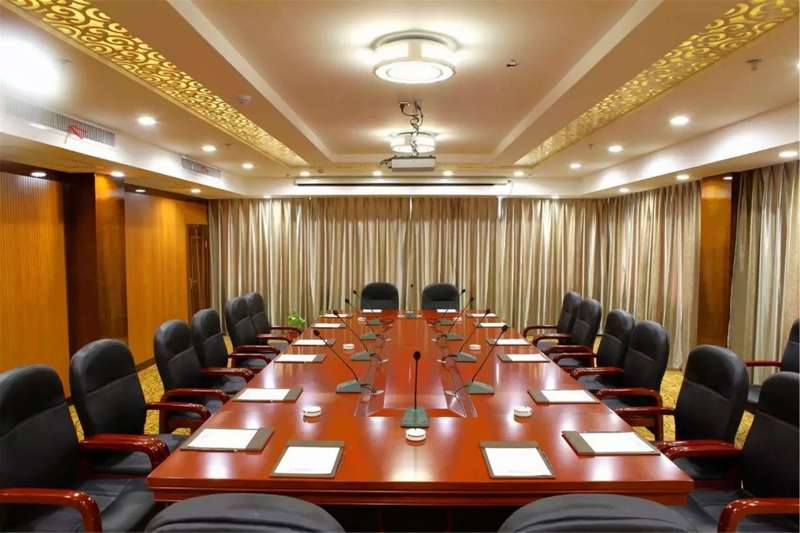

B、会议室透视图

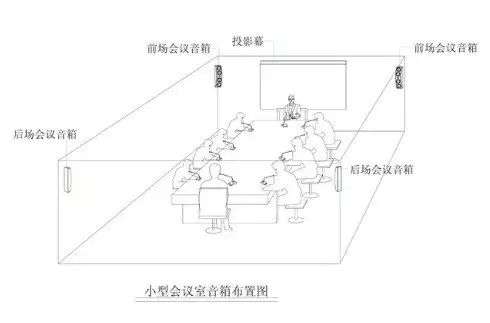

C、会议室正侧立面效果图

二、会议功能设计

根据工程的需求,要使该会议室能达到良好的扩声效果,推荐至少使用2组音箱,分别安装在会议室四个角进行近距离扩声。达到扩声面广、声清晰明亮,不易产生自激。听众席有合适的响度。良好的声音自然度,即声像一致,声音信号真实重放。使与会人员能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。

三、会议室扩声效果

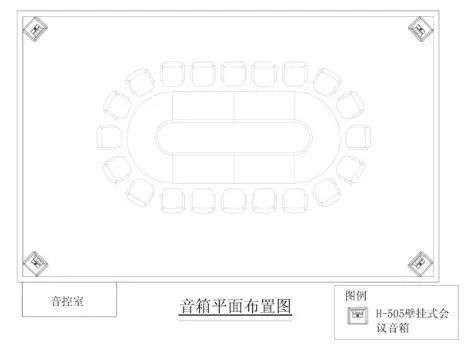

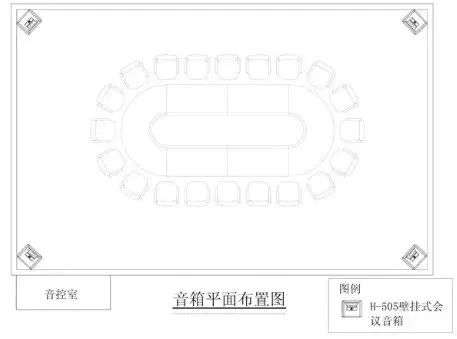

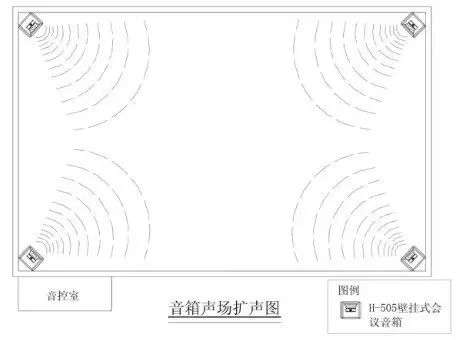

A、室平面扩声图

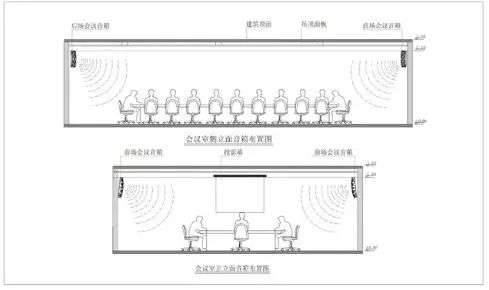

B、议室正侧立面扩声图

四、会议系统设备组成功能

      一个完整的会议系统主要由声源设备(如话筒等),调控设备(如调音台等),放大设备(如功率放大器),重放设备(如音箱)和周边设备(如均衡器,分讯器等)组成。
会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。该会议系统中,调音台分别连接手拉手系统控制主机和均衡器;均衡器连接功率放大器;功放器连接专业会议音箱。

五、会议系统功能概述

      该多功能会议室设计功能目的:通过对会议室的布局环境分析,对音响设备进行合理的布置与连接,并安装以上的音响设备,可以使声源和音响系统末端——音箱同处于一个声场区域内,使观众能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声,通过电声设计去控制和改善多功能会议室的音质,达到了会议扩音系统的目的:提高响度和声场分布的均匀度,改善会议室的音质和提高音响效果。

      通过对多功能会议室环境的分析,选出的音箱设备,并对音响设备布的布局作了精心的设计,因此这套会议系统除了满足会议扩声系统可以达到提高响度,声场分布的均匀度,改善会议室的音质和提高音响效果目的外,还满足了整个音响系统声学指标设计的基本要求:
1.保证均匀合理的声压级;
2.保证清晰度;
3.保证系统能稳定工作;
4.应具有良好的传输频率特性和较低的失真度。
